Eine Programmieraufgabe im Rahmen der Lehrveranstaltung
VU Informationsvisualisierung (SS 2004)
Michael Wohlfahrt, 9825026
Jürgen Platzer, 0025360
Zum Download des Programms
| Funktionalität des Programms » |
Beschreibung des ThemeRivers
Der ThemeRiver (auch StreamGraph genannt) ist eine
Visualisierungsmethode, die helfen soll, Trends, Muster unerwartetes Auftreten
bzw. Nichtauftreten von Themen oder bestimmten Daten zu identifizieren. Der
ThemeRiver dient dazu, Daten die sich über die Zeit hinweg ändern,
darzustellen. Das folgende Beispiel soll das Konzept des ThemeRiver
verdeutlichen.
In der folgenden Grafik wird ein fiktiver Vergleich zwischen der Anzahl der
Arbeitslosen und der Anzahl der Studenten angestellt.

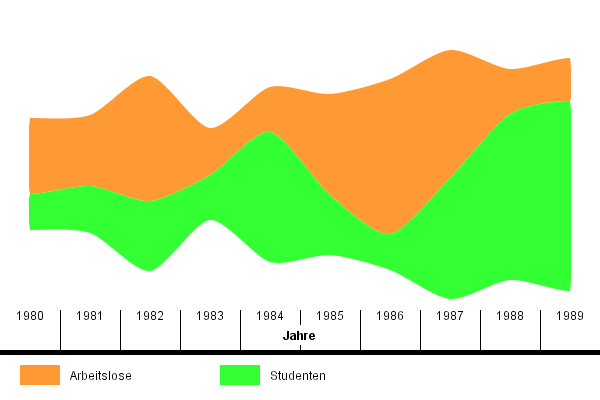

Abbildung 1: ThemeRiver - fiktive Daten: Arbeitslose und Studenten
In dieser Grafik repräsentieren die
einzelnen farbigen Bereiche eine Datenausprägung (zB Arbeitslose) über einen
bestimmten Zeitraum hinweg. So kann der Benutzer schnell optisch feststellen,
wann ein bestimmtes Thema sehr stark vertreten war, in dem man überprüft, wo
die entsprechende Fläche ( = Fluss) besonders breit ist (zB Arbeitslose im Jahr
1986). Es können auf diese Art und Weise auch sehr leicht Muster in der
zeitlichen Abfolge festgestellt werden. Das Verschwinden von Daten zu gewissen
Zeitpunkten wird durch das Versiegen von Flüssen sichtbar.
Eine genaue Beschreibung des ThemeRiver kann in folgenden Papers nachgelesen werden:
-
Susan Havre, Beth Hetzler, and Lucy Nowell.
ThemeRiver: In Search of Trends, Patterns and Relationships, 1999
Downloadlinks auf Google Scholar -
Susan Havre, Elizabeth Hetzler, Paul Whitney, Lucy Nowell.
ThemeRiver: Visualizing Thematic Changes in Large Document Collections, 2002
Downloadlinks auf Google Scholar
